Description

JH PUMPS представляет VS4-JHG HRS циркуляционный сернокислотный насос, разработанный для промышленных систем, в которых требуется транспортировка концентрированной серной кислоты при высокой температуре. Насос соответствует стандартам ISO 13709/API 610-11th и предназначен для эксплуатации в сложных технологических условиях.

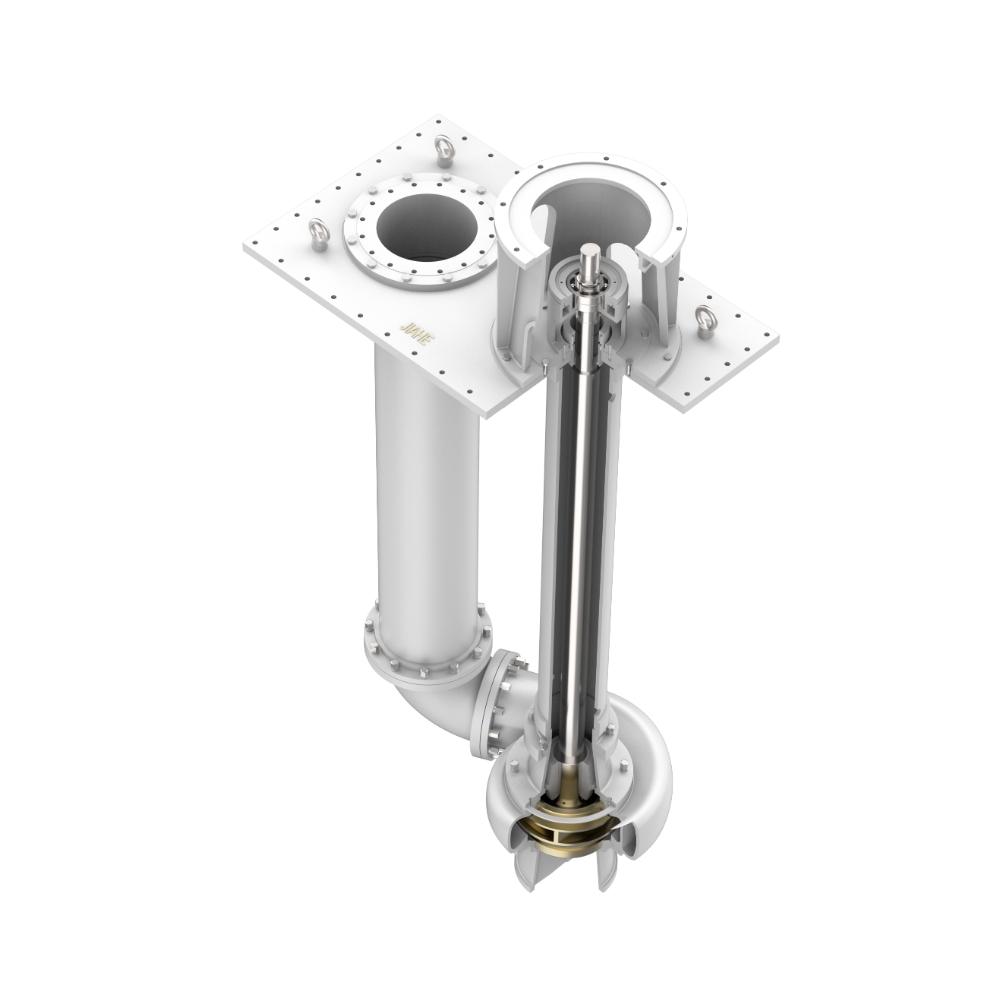

Конструкция VS4-JHG

VS4-JHG представляет собой одноступенчатый погружной центробежный насос с одним всасыванием, осевым всасыванием и радиально разъемным корпусом. Вертикальное погружное исполнение позволяет устанавливать насос в технологической емкости, обеспечивая эффективную подачу рабочей среды в циркуляционный контур.

Максимальная глубина погружения насосов данной серии достигает 3,6 м, что позволяет использовать оборудование в различных промышленных емкостях в зависимости от требований конкретной установки.

Одной из особенностей конструкции является двухопорная система. В зоне уровня жидкости используются два ряда шарикоподшипников с угловым контактом, предназначенных для восприятия осевых нагрузок. В погружной части предусмотрены одна или две пары подшипников скольжения, которые поддерживают вал и воспринимают радиальные нагрузки.

Материалы для высокотемпературной среды

При транспортировке концентрированной серной кислоты материал проточной части имеет большое значение. Высокая температура и химическая активность рабочей среды предъявляют повышенные требования к устойчивости компонентов насоса.

Проточные детали VS4-JHG изготовлены из высококачественной термостойкой нержавеющей стали, устойчивой к воздействию серной кислоты. Такое исполнение предназначено для соответствующих высокотемпературных технологических процессов.

Область применения

VS4-JHG разработан для транспортировки концентрированной серной кислоты в системах HRS. Согласно заявленным характеристикам, насос может использоваться при температуре рабочей среды до 250 °C и концентрации серной кислоты 98,6–100%.

Такие рабочие параметры делают данную серию подходящей для специализированных химических и сернокислотных установок, где стандартные насосы для нейтральных жидкостей не соответствуют требованиям процесса.

Основные технические характеристики

• Тип: вертикальный погружной центробежный насос;

• Стандарт: ISO 13709/API 610-11th;

• Диаметр: 25–450 мм;

• Максимальный расход: до 2500 м³/ч;

• Максимальный напор: около 23 м;

• Рабочее давление: до 1,0 МПа;

• Максимальная температура: до 250 °C;

• Максимальная глубина погружения: 3,6 м;

• Рабочая среда: концентрированная серная кислота.

Решение для промышленной циркуляции

При выборе циркуляционного насоса для HRS необходимо учитывать не только расход и напор, но и температуру, концентрацию кислоты, глубину установки, конструкцию технологической емкости и требования трубопроводной системы.

VS4-JHG сочетает вертикальное погружное исполнение, двухопорную конструкцию и материалы, рассчитанные на работу с концентрированной серной кислотой при высокой температуре.

JH PUMPS предлагает VS4-JHG для промышленных предприятий, которым требуется специализированное насосное оборудование для циркуляции и транспортировки концентрированной серной кислоты в высокотемпературных системах. Перед заказом рекомендуется предоставить рабочие параметры установки для проверки соответствия конкретной конфигурации насоса требованиям проекта.
